球閥

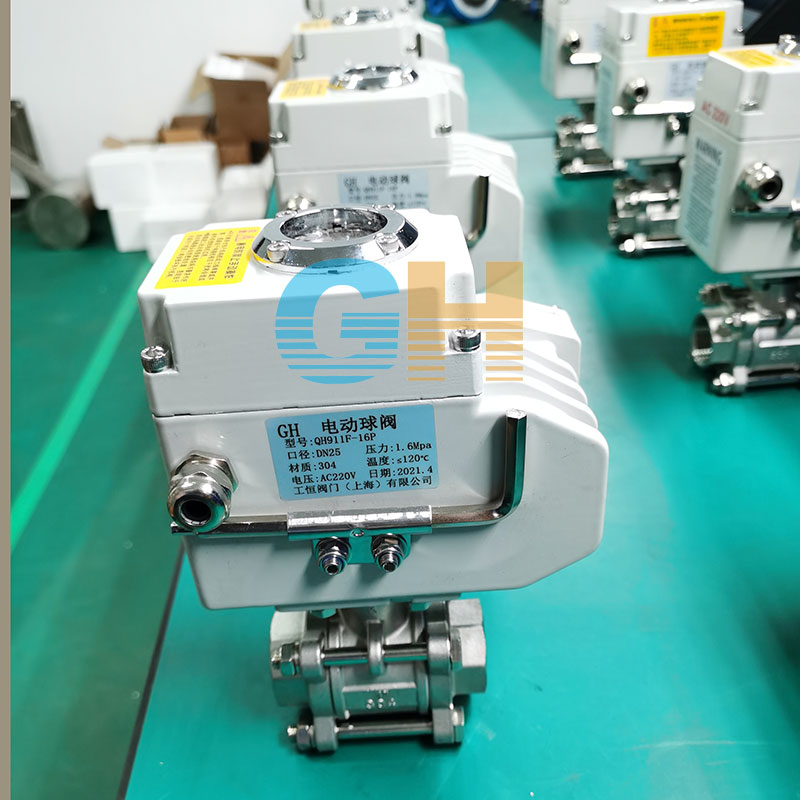

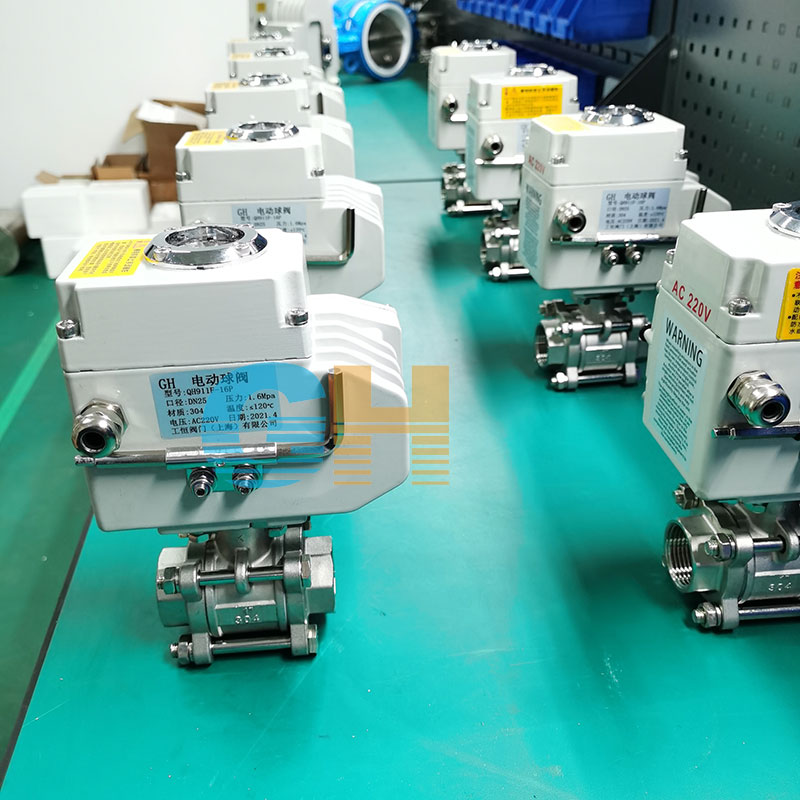

精小型電動內螺紋絲扣球閥-Q911F-16-不銹鋼電動球閥

*** : GH/工恒 型號 : Q911F 材質 : 不銹鋼 連接形式 : 螺紋 結構形式 : 浮動球球閥 公稱通徑 : DN10～100mm 適用介質 : 水、蒸汽 、油品等 壓力環境 : 常壓 工作溫度 : 高溫 標準 : 國標 流動方向 : 單向 驅動方式 : 電動 零部件及配件 : 執行器 用途 : 調...

產品型號：Q911F-16P

產品口徑（DN）：DN15-DN100(mm)

產品壓力（PN）：0.6~1.6(Mpa)

更新日期：2021-05-22

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情
*** : GH/工恒 型號 : Q911F-16P
材質 : 不銹鋼 連接形式 : 螺紋
結構形式 : 浮動球球閥 公稱通徑 : DN10～100mm
適用介質 : 水、蒸汽 、油品等 壓力環境 : 常壓
工作溫度 : 高溫 標準 : 國標
流動方向 : 單向 驅動方式 : 電動
零部件及配件 : 執行器 用途 : 調節
類型(通道位置) : 二通式
產品詳情
Product details

q911f-16p不銹鋼電動球閥 標準型電動螺紋球閥dn25簡介
   蝶靈閥門生產的Q911內螺紋電動球閥適用于兩位切斷、調節的場合。內螺紋電動球閥閥與執行機構的連接采用直連方式，內螺紋電動球閥電動執行機構內置伺服系統，無須另配伺服放大器，內螺紋電動球閥輸入4-20mA信號220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，內螺紋電動球閥以實現與執行機構配套的閥門或其他裝置開度的定位，同時輸出4～20mADC的位置反饋信號。內螺紋電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等***點。

q911f-16p不銹鋼電動球閥 標準型電動螺紋球閥dn25規格參數
執行機構技術參數 閥體參數
電源 AC200/220V，50/60Hz 公稱通徑 DN10～100mm
輸出力矩 50N·M～2000N·M 公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍 0～90° 0～360° 泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5
動作時間 15秒/30秒/60秒 執行機構 可另配PSQ、HQ、UNIC、361RS等系列
電子式電動執行機構
保護裝置 過熱保護 流量特性 快開特性
環境溫度 -30°～60° 可調范圍 DN10-80
250:1
手動 同附帶手柄 基本誤差 ±1%
限位 電氣、機械二重限位 死區 ≤1%
防護等級 相當于IP-65 回差 ≤1%
位置測量 可選裝開關或電位計 適用溫度 密封面
驅動電機 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃
進線接口 PE1/2〞進線線鎖

q911f-16p不銹鋼電動球閥 標準型電動螺紋球閥dn25技術參數和性能
試驗壓力 （Mpa） 公稱壓力（Mpa） 壓力級 JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7

 q911f-16p不銹鋼電動球閥 標準型電動螺紋球閥dn25主要零件材料
連接方式 內螺紋連接 對焊連接
零件名稱 閥體閥蓋 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
球體、閥桿 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
密封圈、填料 增強聚四氟乙烯、對位聚苯
適用工況 適用介質 水、蒸汽 、油品等 等腐 蝕性介質 等腐 蝕介質 水、蒸汽 、油品等 等腐 蝕性介質 等腐蝕介質
適用溫度 -29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯)

q911f-16p不銹鋼電動球閥 標準型電動螺紋球閥dn25主要外形尺寸
公稱通徑 內螺紋連接 對焊連接
mm inch D L (mm) H 管螺紋G   重量 (Kg) 尺寸 重量 (Kg)
L D1 D2
10 3/8 10 60 57 3/8″ 95 0.34 70 10 18 0.32
15 1/2 15 75 68 1/2″ 110 0.47 75 15 24 0.48
20 3/4 20 80 70 3/4″ 110 0.68 90 20 28 0.68
25 1 25 90 80 1″ 140 1.2 100 25 34 1.2
32 11/4 32 110 85 11/4″ 140 1.9 110 32 41 1.9
40 11/2 38 125 100 11/2″ 180 2.7 128 38 49 2.7
50 2 50 144 110 2″ 180 3.9 154 50 62 3.8
65 21/2 64 186 130 21/2″ 200 7.1 193 64 78 7.0
80 3 78 206 150 3″ 250 11.5 222 78 94 11.4
100 4 98 240 170 4″ 250 20.5 273 98 124 20.3
執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
3、檢驗主試驗：JB/T 9092、API 598。













聲明：本文中所有文字、數據、圖片均只適用于參考，精小型電動內螺紋絲扣球閥-Q911F-16-不銹鋼電動球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
