球閥

YQ44F-64C高壓組合式三通球閥

組合式三通球閥產概述: 以往各焦化廠的焦爐高壓氨水噴射循環系統高低壓轉換系統普遍采用傳統結構的L型 三通球閥 #由于該部位的工況條件比較特殊,L型三通球閥在安裝運行幾個月甚至幾天就產生泄漏,使系統壓力降低,泄漏的高壓氨水格焦爐內煤粉吸帶至集氣営S...

產品型號:YQ44F-64C

產品口徑(DN):DN15-DN100(mm)

產品壓力(PN):6.4(Mpa)

更新日期:2017-05-20

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情

組合式三通球閥產概述:
以往各焦化廠的焦爐高壓氨水噴射循環系統高低壓轉換系統普遍采用傳統結構的L型三通球閥#由于該部位的工況條件比較特殊,L型三通球閥在安裝運行幾個月甚到幾天就產生泄漏,使系統壓力降低,泄漏的高壓氨水格焦爐內煤粉吸帶到集氣営S嚴重的造成炭化室負壓既影響焦炭質量,又影哬爐體的嚴密性丨由于該閥門安裝在焦爐頂部,該部位溫度高、勞動條件差,紿閥門的更換帶來了很大的困難。閥門的頻繁更換,也紿工廠造成了很大的經濟損失,并且也嚴重的污染了環境。
YQ44F-64C高壓組合式三通球閥在焦爐氨水系統中,YQ44F-64C高壓組合式三通球閥與組合式三通閥配套使用,在系統停車,管路設備檢修時,將組合式三通閥關閉以截斷氨水介質,而系統正常運行時,組合式三通閥始終處于全開啟狀態。 組合式三通閥采用整體式結構設計,簡單、緊湊、輕巧、耐用,與常用的兩體式球閥比較,取消了中間的兩個螺栓連接法蘭,減少了泄漏點,密封更加可靠。采用增強聚四氟乙烯閥座,耐壓、耐溫、耐磨性能更好,使用壽命更長。

高壓組合式三通球閥工作原理:
高壓組合式三通球閥由直通式浮動球閥與套筒式止回閥組合而成,左側球閥接高壓系統,右側止回閥接低壓系統,中間出口?**歐毆藶罰鼻蚍Ч乇帳,高压通道切断,謮蜇阀阀瓣栽懨摴綑⿲嵞拓毌蟼愡h,得摴氨水由中间出恐Iǖ瑯懦觥5鼻蚍Э羰,高压氨水将謮蜇阀阀皶熎向阀座,謮蜇阀关闭,得摴通道被切断,高压氨水由中间出恐Iǖ瑯懦觥E縞渫甌蝦,关睗q蚍В夠胤ё遠,得摴氨水訋锰d遠歐擰R虼耍灰蟛僮鞔車娜ㄇ蚍б謊,将球阀阀杆?0℃開關,即能完成高低壓切換。

高壓組合式三通球閥產品特點:
1、高壓組合式三通球閥采用整體式結構設計,簡單、緊湊、輕巧、耐用,與常用的兩體式球閥比較,取消了中間的兩個螺栓連接法蘭,減少了泄漏點,密封更加可靠。采用增強聚四氟乙烯閥座,耐壓、耐溫、耐磨性能更好,使用壽命更長。

2、由于組合式三通球閥中的直通式浮動球閥僅起高壓系統一側的開啟與關閉作用,而不是起三通轉換功能,因此,即使球體與閥座在使用一段時間后裝配預緊力消失,球體與閥座之間出現間隙,在球閥關閉時,高壓側介質的壓力仍能將球體推向出口側閥座,使球體與出口側閥座之間緊密接觸,故閥門仍具有很好的密封性能,組合式三通閥徹底解決了傳統的L型三通球閥容易密封失效的問題。而低壓側止回閥采用不銹鋼制造,設計,動作靈敏,密封可靠,使用壽命相當長。

3、組合式三通球閥的結構長度及連接尺寸與傳統的L型三通球閥相同,更換閥門方便。
4、組合式三通球閥操作簡單方便,與傳統的L型三通球閥完全相同。
5、閥體為整體式結構設計,能更有效地防止閥門的外漏,閥門的總體設計更趨完善。

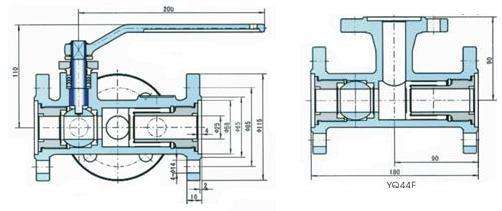

組合式三通球閥外形尺寸圖

聲明:本文中所有文字、數據、圖片均只適用于參考,YQ44F-64C高壓組合式三通球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-80392609。
