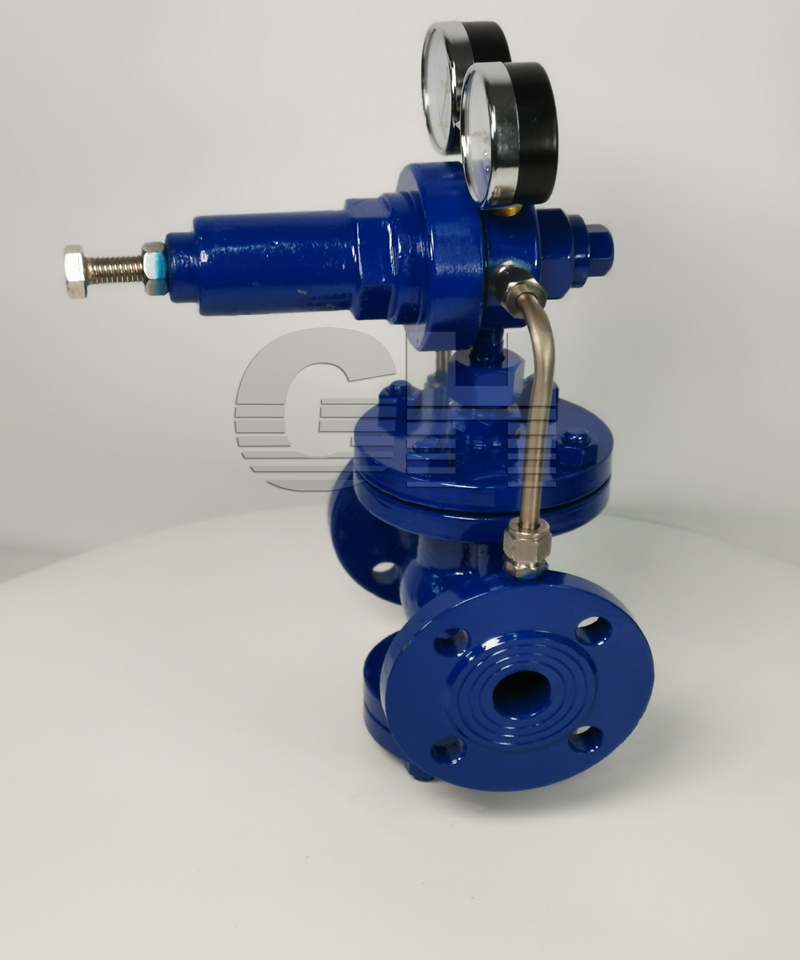

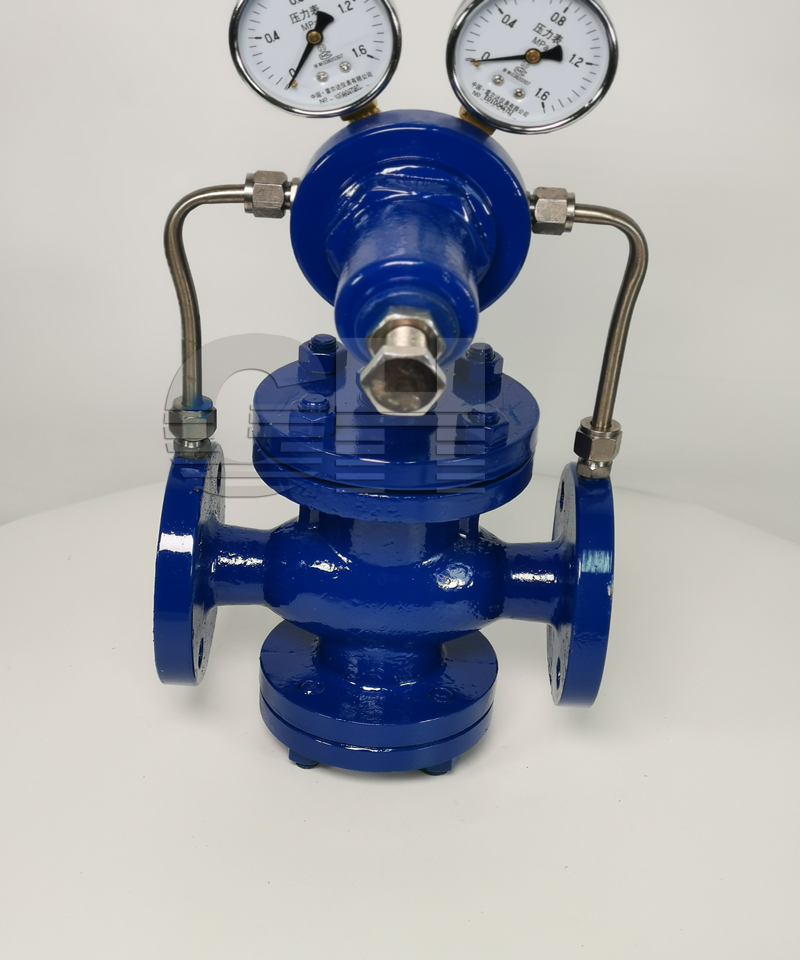

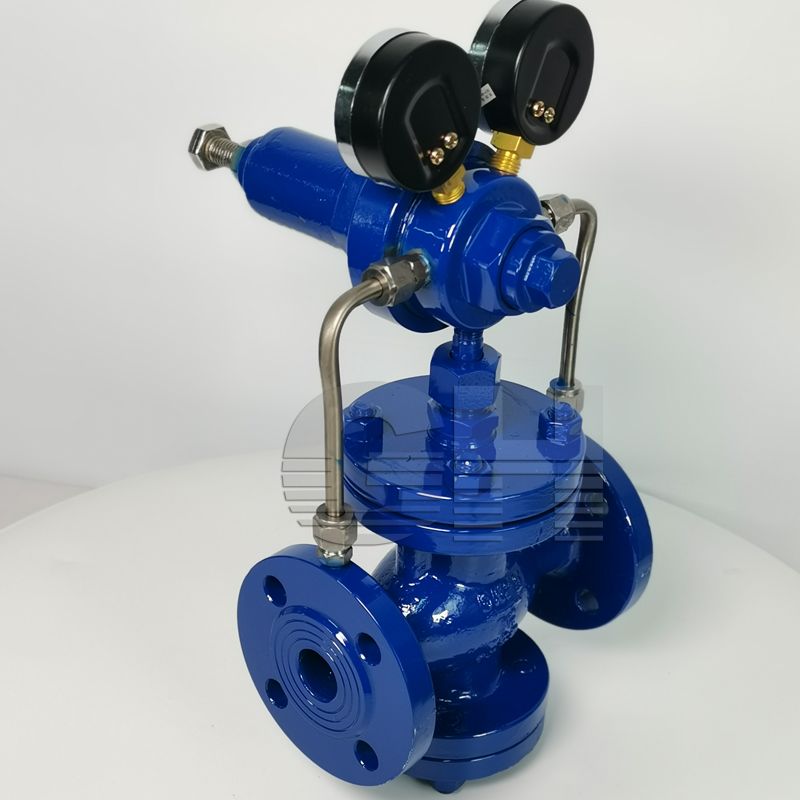

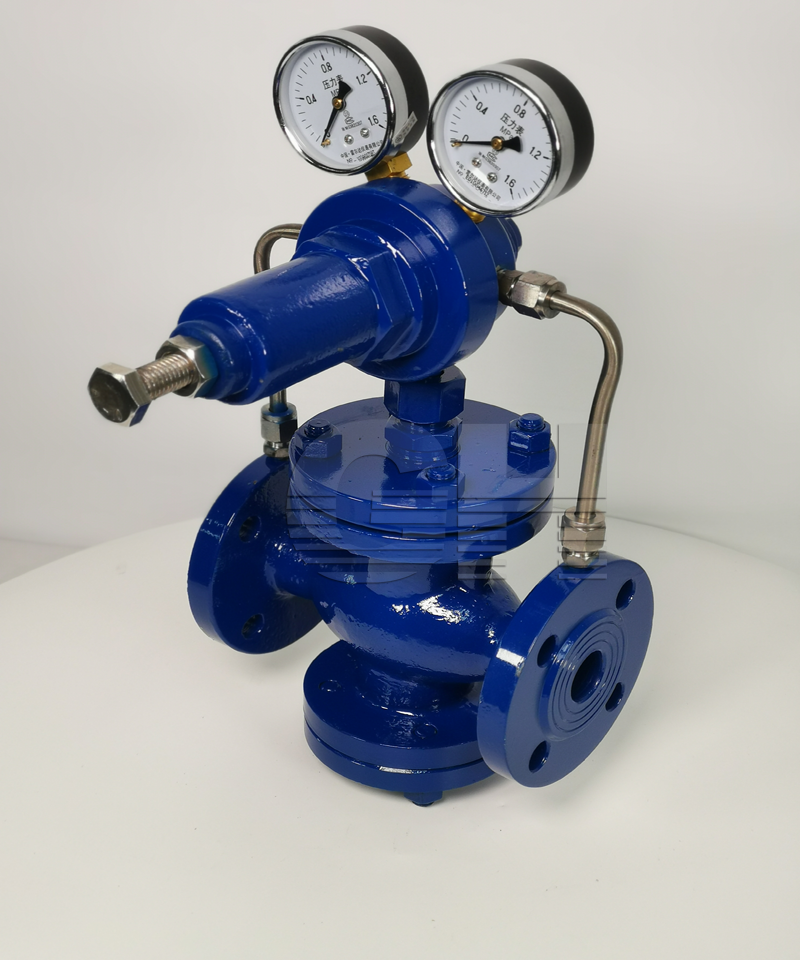

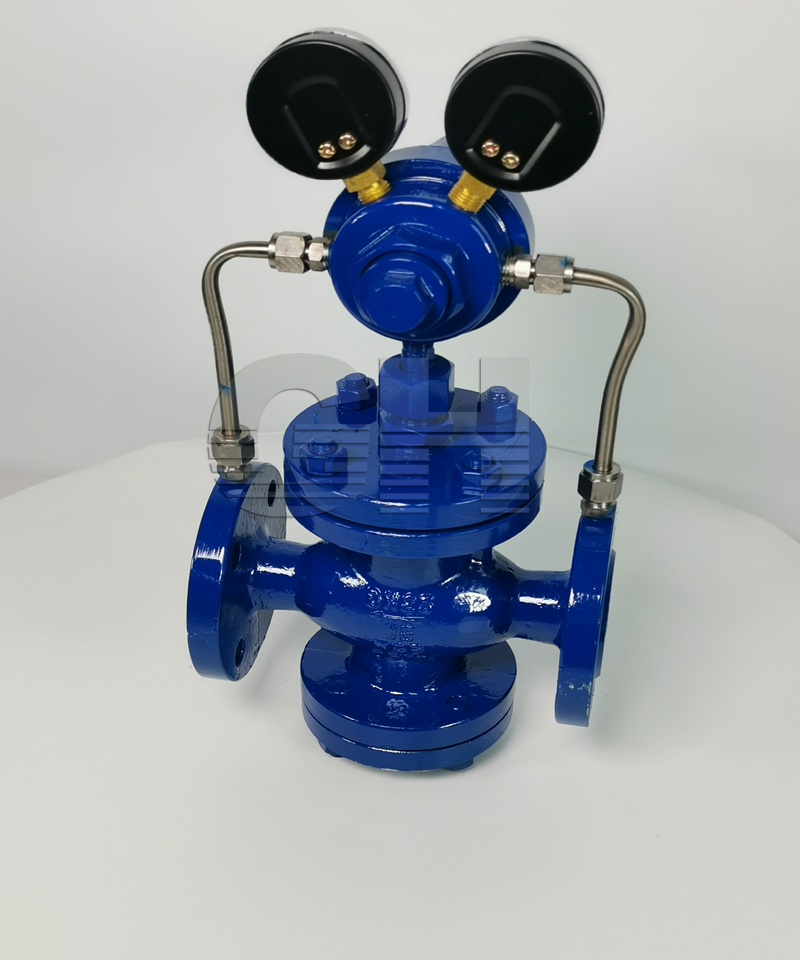

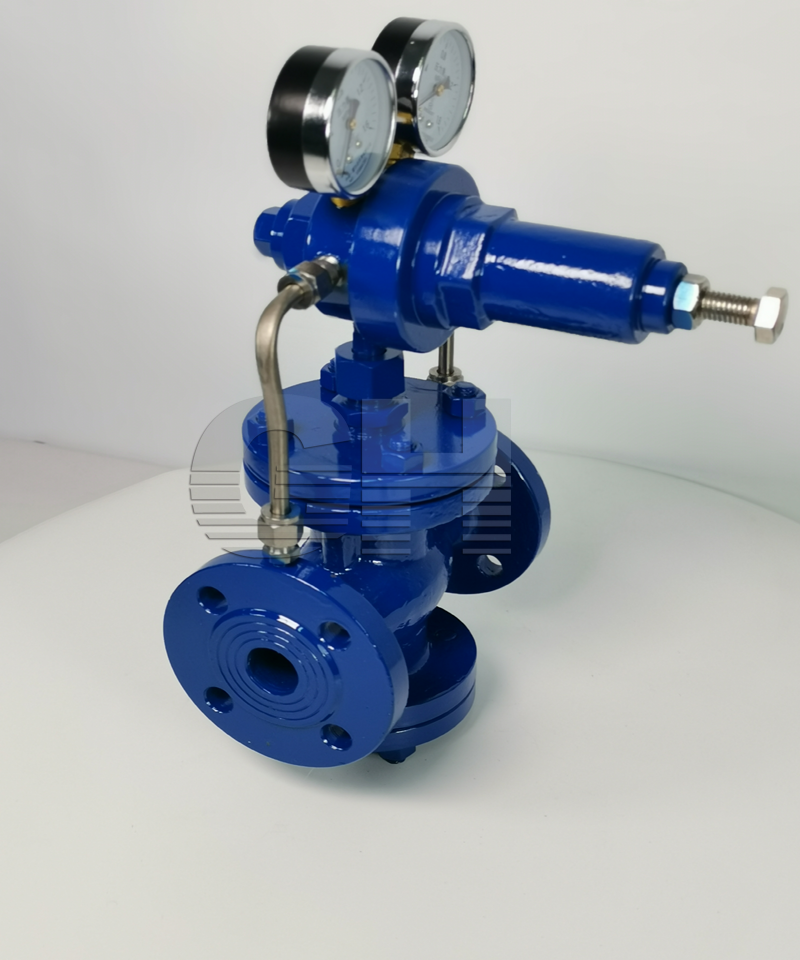

YK43X氣體減壓閥 先導活塞式減壓閥 碳鋼可調試法蘭氣體減壓閥

更新日期：2022-01-12

免費詢價

24小時免費咨詢電話021-80392609


  • 產品詳情
*** : 滬工恒 材質 : 碳鋼
型號 : YK43X 連接形式 : 法蘭
適用介質 : 氣體 公稱通徑 : 15-500
結構形式 : 活塞式 壓力環境 : 常壓
工作溫度 : 常溫 標準 : 國標
流動方向 : 單向 驅動方式 : 脈沖
零部件及配件 : 閥體 形態 : 旋轉式
類型(通道位置) : 二通式
產品詳情
Product details




一、氣體減壓閥產品概述：
YK43X/F由主閥和導閥兩部分組成。而主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。
壓縮空氣減壓閥通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列減壓閥屬于先導活塞式減壓閥主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。

YK43X/F氣體減壓閥技術參數：
適用介質：空氣、煤氣、天然氣、氮氣、液化氣、氨氣、氧氣等級
工作溫度在-10°C.---80/150°C.之間

YK43F-16氣體減壓閥調壓范圍
公稱壓力
(Mpa)		 試驗壓力（Mpa） 壓力調節范圍（Mpa）
強度 密封 進口壓力 出口壓力
1.6 2.4 1.76 0.3-1.6 0.06-1

YK43F-25調壓范圍
公稱壓力
(Mpa)		 試驗壓力（Mpa） 壓力調節范圍（Mpa）
強度 密封 進口壓力 出口壓力
2.5 3.75 2.75 2.5
0.1-1.6
2.3
1.8

YK43F-40氣體減壓閥調壓范圍
公稱壓力
(Mpa)		 試驗壓力（Mpa） 壓力調節范圍（Mpa）
強度 密封 進口壓力 出口壓力

4.0		 6 4.0 4 0.2-2.5
3.3
2.8

YK43F-64氣體減壓閥調壓范圍
公稱壓力
(Mpa)		 試驗壓力（Mpa） 壓力調節范圍（Mpa）
強度 密封 進口壓力 出口壓力

6.4
9.6
6.4		 6.4 0.3-4.0
5.2
2.9 0.3-2.5
*：殼體試驗不包括膜片、頂蓋

三、氣體減壓閥介質適用表
介質
 		 空氣 氮氣 天然氣 液化氣 蒸汽 水 油品
YK43F ★ ★ ★ ★ × △ ×

注：★——很適合、△——效果一般、×——不可用，

四、氣體減壓閥流量系數(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

五.氣體減壓閥主要零件材料
零件名稱 零件材料
閥體 閥蓋 底蓋 WCB/304
閥座 閥盤 2Cr13/304*
缸套 2Cr13/25(鍍硬鉻)/304*
活塞 2Cr13/銅合金/銅合金*
活塞環 合金鑄鐵/對位聚苯*
導閥座 導閥桿 2Cr13/304*
膜片 1Cr18Ni9Ti
主閥 導閥彈簧 50CrVA
調節彈簧 60Si2Mn
密封墊(X/F型號) 橡膠/聚四氟乙稀
導閥體 導閥蓋 25/304*
*：減壓閥用于氧氣介質時的材料

六、外形尺寸(PN1.6-4.0)單位：mm

公稱通徑DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 305 95
20 160 180 305 95
25 180 200 305 95
32 200 220 305 95
40 220 240 330 110
50 250 270 330 110
65 260 280 330 110
80 310 330 355 155
100 340 350 355 155
125 400 450 420 200
150 450 500 420 200
200 500 560 475 230
250 600 510 280
300 800 560 320
