產品概述
ZDLPF-16K電動襯氟單座調節閥由3810L型(或PSL系列)直行程電子式電動執行機構和精小型單座襯氟閥組成。電動襯氟單座調節閥在與流體接觸的閥體內壁和閥內組件均采用高溫模壓襯氟塑工藝，包覆一層聚全氟乙丙烯（F46)、聚四氟乙烯(PTFE)、可溶性聚四氟乙烯（PFA) 等防腐蝕材料，完全能達到切斷腐蝕性介質與閥體外殼的接觸，具有密封性能好，動作靈敏、流體通道呈S流線型、壓降損失小、 閥容量大、流量特性精確，電子式電動執行機構內含飼服功能， 接受統一的4-20mA或1-5V•DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。

主要性能參數

公稱通徑DN(mm）		20				25	32	40	50	65	80	100	125	150	200	250	300
閥座通徑		10	12	18	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(Kv)	線性	1.8	28	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
	等百分比	1.6	25	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
配用執行機構型號	PSL	PSL-201				202	PSL-204			PSL-208			PSL-312			PSL-320
	381L	381LSA-08				LA-20	381LSB-30			381LSB-50			381LSC-65			381LSC-99
行程		16					25			40			60			100
公稱壓力(MPa)		0.6MPa. 1.0 MPa. 1.6MPa. 2.5MPa
作用方式		電關式(B）、電開式（K）
信號范圍		0,10mA DC; 4-20mA DC
流置特性		直線型、等百分比、快開
固有可調比		30:01:00
工作溫度℃		-30 — +1501C
供電電源		220V 50-60HZ
防爆等級		普通型、防爆型
閥體材質		WCB、CF8、CF3等
襯里材質		F46、F4、PFA、PO、PE、PP
閥芯材質		0Cr18Ni9Ti襯F46
閥桿材質		2Cr13
波紋管材料		聚四氟乙烯（PTFE）

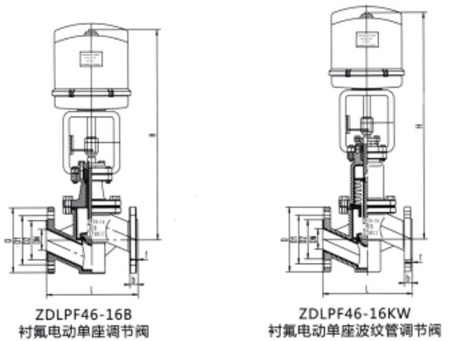

主要外形連接尺寸

公稱通徑 DN	DO	結構長度	D		D1		D2		f	b	Z-d		H
		L	PN10	PN16	PN10	PN16	PN10	PN16			PN10	PN16
15	225	130	95	95	65	65	45	45	3	14	4-14	4-14	673
20	225	150	105	105	75	75	55	55	3	16	4-14	4-14	673
25	225	160	115	115	85	85	65	65	3	16	4-14	4-14	698
32	225	180	140	140	100	100	78	78	3	18	4-18	4-18	720
40	225	200	150	150	110	110	85	85	3	18	4-18	4-18	723
50	255	230	165	165	125	125	100	100	3	20	4-18	4-18	740
65	270	290	185	185	145	145	120	120	4	20	4-18	8-18	850
80	270	310	200	200	160	160	135	135	4	22	8-18	8-18	866
100	270	350	220	220	180	180	155	155	4	22	8-18	8-18	884
125	310	400	250	250	210	210	185	185	4	24	8-18	8-18	1040
150	310	480	285	285	240	240	210	210	5	24	8-23	8-23	1065
200	310	600	340	340	295	295	265	265	5	26	8-23	12-23	1090
250	350	730	395	405	350	355	320	320	5	28	12-23	12-26	1256
300	350	850	445	460	400	410	368	370	5	28	12-23	12-26	1520
