產品概述

ZJSG氣動薄膜隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用 PSL 系列電動 執行機構或氣動薄膜執行機構組成。隔膜與閥體間"山"形凸出面進行密封,與外界隔離(無填料函),特別適合于要求耐腐蝕、劇毒場合。

產品特點

1、采用輕型執行機構，高度及重量均可減小30%。
1、閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
3、閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
4、流路簡單，阻力小，額定流量系數比同口徑單座，套筒 調節閥大。

主要零件材料

ZJSG氣動薄膜隔膜調節閥主要零件材料

閥體	HT200、ZG230～450 或下述材質襯里
隔膜	丁荃膠、天然膠、聚四氟乙烯波紋
薄膜	丁腈橡膠夾增強滌綸織物
彈簧	60S12Mn

閥體襯里材質及適用范圍

ZJSG氣動薄膜隔膜調節閥襯里材質及適用范圍

閥體襯里	使用溫度（℃）	適用介質
無襯里	-10～+175	適用于非腐蝕性介質
軟橡膠	-10～+85	有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
硬橡膠	-10～+85	適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
氯丁膠	-10～+105	適用于動物油、植物油和潤滑油，PH 值變化范圍很大的腐蝕性泥漿�？鼓p性能良好
丁荃膠	-10～+120	防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性
搪瓷	-10～+175	適用于溫無機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46	-10～+190	適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質

隔膜材質及適用范圍

ZJSG氣動薄膜隔膜調節閥材質及適用范圍

隔膜材質	使用溫度（℃）	適用介質
丁荃膠（B 級）	-40～+100	大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽 類
天然膠（Q 級）	-50～+100	主要用于凈化水、無機鹽和烯的礦物酸介質
聚四氟乙烯	-10～+150	極***的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕

氣動隔膜調節閥主要技術參數

ZJSG氣動薄膜隔膜調節閥主要技術參數

公稱通徑 mm			15	20	25	40	50	65	80	100	150	200
公稱壓力 MPa			0.6 10
行程 mm			10		16	25		40			60
流量特性			近似快開型
介質溫度℃			-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
法蘭形式			法蘭密封面形式按 JB77,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式
閥體材質	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
可調比R			30:01:00
氣源接頭			M16×1.5

氣動隔膜調節閥執行機構主要技術參數

ZJSG氣動薄膜隔膜調節閥執行機構主要技術參數

公稱通徑	配用執行機構號	主要技術參數
		薄膜有效面積(cm2)	行程	額定流量系數 Kv 值
15	ZMA(B)-2	280	10	8
20				12
25				16
32	ZMA(B)-3	400	16	28
40				60
50			25	68
65	ZMA(B)-4	630		90
80			40	160
100				300

氣動隔膜調節閥主要性能指標

ZJSG氣動薄膜隔膜調節閥主要性能指標

項目	技術指標
	不帶定位器	帶定位器
基本誤差％	±10	±1.5
回差％	8	1.5
死區％	6	0.6
允許泄漏量	襯里材料為聚三氟乙烯隔膜材料為：氯丁橡膠，氟橡膠	10-4×閥額定容量
	無襯里材料為，隔膜材料為：氯丁橡膠，氟橡膠	5×10-6×閥額定容量
可配附件	電氣定位器或電/氣轉換器 空氣過濾減壓器 電磁閥 手輪機構等
額定流量系數 Kv 偏差％	±20

表中所列執行機構為標準配置，可根據工藝要求選配。

氣動隔膜調節閥允許壓差

ZJSG氣動薄膜隔膜調節閥允許壓差

公稱通徑 DN(mm)				15	20	25	32	40	50	65	80	100
額定流量系數 Kv				8	12	16	28	60	67	90	160	300
公稱壓力(MPa)				1
配用執行機構型號				ZMA(B)-2			ZMA(B)-3			ZMA(B)-4
關閉時 允許 大壓力 MPa	信號壓 力 Mpa	P2=0	120	0.9	0.9	0.4	0.4	0.3	0.2	0.2	0.1	0.05
			140	1	1	0.8	0.8	0.6	0.4	0.4	0.2	0.1
		P1=P2	120	0.45	0.45	0.2	0.2	0.15	0.1	0.1	0.05	0.02
			140	0.9	0.9	0.4	0.4	0.3	0.2	0.2	0.1	0.05

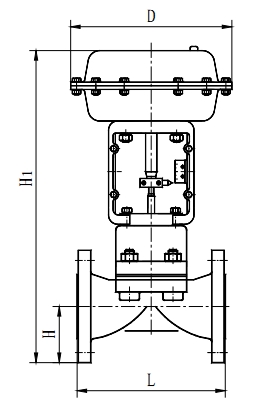

氣動隔膜閥外形安裝尺寸

ZJSG氣動薄膜隔膜調節閥外形安裝尺寸單位

公稱通徑		20	25	40	50	65	80	100	150	200	250
L(mm)		181	184	222	254	276	298	352	451	600	720
H(mm)		67	72	87	92	105	110	127	174	209	300
H1(mm)		479	479	553	562	754	795	857	/	/	/
D(mm)		280		325		410			/	/	/

產品外形結構尺寸圖
