您當前的位置： 首頁 > 產品中心 > 船用閥門 > 船用蝶閥 >

船用蝶閥

蝸輪對夾式中線船用青銅蝶閥

GB/T3036-1994對夾式中線蝶閥 Butt-clamped Marine butterfly valve 主要零部件材質Materials of Main Parts 蝸輪對夾式中線 船用青銅蝶閥 主要零部件材質 零件名稱 Parts name 材料 Material 閥體Body 鋁青銅 Aluminum bronze 蝶板 Butterfly board 鋁青銅 A...

產品型號：C/CS型

產品口徑（DN）：40~1200(mm)

產品壓力（PN）：1.0~1.6(Mpa)

更新日期：2015-07-31

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情
GB/T3036-1994對夾式中線蝶閥
Butt-clamped Marine butterfly valve

主要零部件材質Materials of Main Parts
蝸輪對夾式中線船用青銅蝶閥主要零部件材質
零件名稱 Parts name 材料 Material
閥體Body 鋁青銅 Aluminum bronze
蝶板 Butterfly board 鋁青銅 Aluminum bronze
閥桿Stem 碳鋼、不銹鋼、鉻鎳鉬鈦鋼Grade,WCB,Crstainlesgsteel
密封面 Sealing face 氯丁膠、丁腈膠、乙丙膠、氟塑料Neoprene,NBR,EPDM,PTFE
填料 Packing 氟塑枓、柔性石墨、橡膠、V型墊PTFE，F(xiàn)lexiblegraphite,NBR,V.washer

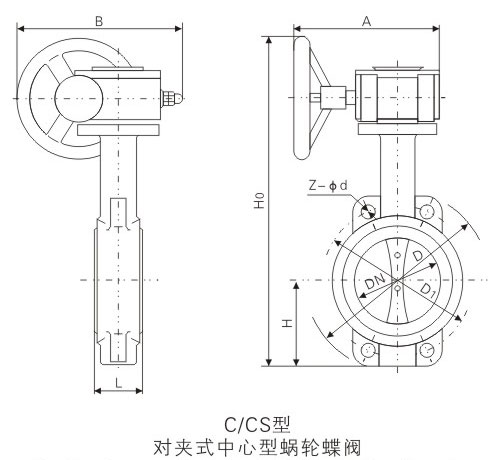

基本尺寸Dimensions

C/CS型蝸輪對夾式中線船用青銅蝶閥基本尺寸

C/CS型蝸輪對夾式中線船用青銅蝶閥基本尺寸
公稱壓力
PN(Mpa)		 公稱通徑
DN(mm)		 結構尺寸
Structure dimension		 外形尺寸
Extermal dimension(mm)
L D D1 z-φd H C/CS型
H0 A B
1.0
1.6		 40 43 145 110 4-18 58 295 193 125
50 43 165 125 4-18 63 306 193 125
65 46 185 145 4-18 70 320 193 125
80 46 200 160 4-18/8-18 83 345 193 125
100 52 220 180 8-18 105 385 193 125
125 56 250 210 8-18 115 410 193 125
150 56 285 240 8-22 137 445 193 125
200 60 340 295 8-22/12-22 164 570 283 165
250 68 395/405 350/355 12-22 206 645 283 165
300 78 445/460 400/410 12-22 230 740 334 175
1.0 350 78 505 460 16-22 248 765 334 175
400 102 565 515 16-26 290 875 425 210
450 114 615 565 20-26 320 940 425 210
500 127 670 620 20-26 345 995 425 210
600 154 780 725 20-30 410 1130 425 210
700 165 895 840 24-30 480 1475 620 320
800 190 1015 950 24-33 525 1535 620 320
900 203 1115 1050 28-33 585 1660 620 320
1000 216 1230 1160 28-36 640 1760 620 320
1200 254 1455 1380 32-39 755 1995 620 320
注：要求加長桿訂貨時應注明加長桿的長度。
Note:Please note the length of the rod to be extended at order if so needed.
聲明：本文中所有文字、數據、圖片均只適用于參考，蝸輪對夾式中線船用青銅蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
