船用蝶閥

液動對夾式中線碳鋼蝶閥

GB/T3036-1994對夾式中線蝶閥 Butt-clamped Marine butterfly valve 主要零部件材質Materials of Main Parts 液動對夾式中線碳鋼 蝶閥 主要零部件材質 零件名稱 Parts name 材料 Material 閥體Body 鑄鋼 WCB 蝶板 Butterfly board 鋁青銅、鑄鐵、球墨禱鐵、鑄...

產品型號：D型、DS型

產品口徑（DN）：40~1200(mm)

產品壓力（PN）：1.0~1.6(Mpa)

更新日期：2015-08-07

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情
GB/T3036-1994對夾式中線蝶閥
Butt-clamped Marine butterfly valve

主要零部件材質Materials of Main Parts
液動對夾式中線碳鋼蝶閥主要零部件材質
零件名稱 Parts name 材料 Material
閥體Body 鑄鋼 WCB
蝶板 Butterfly board 鋁青銅、鑄鐵、球墨禱鐵、鑄鋼、不繡鋼、鉻鎳鉬鈦鋼 Aluminum bronze,Cl.ductile iron,No25,WCB,Crstainlesgsteel
閥桿Stem 碳鋼、不銹鋼、鉻鎳鉬鈦鋼Grade,WCB,Crstainlesgsteel
密封面 Sealing face 氯丁膠、丁腈膠、乙丙膠、氟塑料Neoprene,NBR,EPDM,PTFE
填料 Packing 氟塑枓、柔性石墨、橡膠、V型墊PTFE，F(xiàn)lexiblegraphite,NBR,V.washer


基本尺寸Dimensions

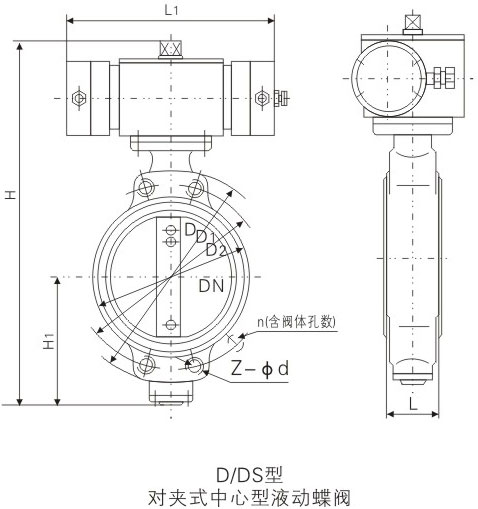

D/DS型液動對夾式中線碳鋼蝶閥基本尺寸圖

D/DS型液動對夾式中線碳鋼蝶閥基本尺寸
公稱壓力
PN(Mpa)		 公稱通徑
DN(mm)		 結構尺寸
Structure dimension		 外形尺寸
Extermal dimension(mm)
L D D1 z-φd H D/DS型
H0 A B
1.0
1.6		 40 43 145 110 4-18 58 305 - -
50 43 165 125 4-18 63 316 180 65
65 46 185 145 4-18 70 330 180 65
80 46 200 160 4-18/8-18 83 385 245 72
100 52 220 180 8-18 105 435 240 72
125 56 250 210 8-18 115 450 240 72
150 56 285 240 8-22 137 625 350 93
200 60 340 295 8-22/12-22 164 720 350 93
250 68 395/405 350/355 12-22 206 805 550 350
300 78 445/460 400/410 12-22 230 840 600 350
1.0 350 78 505 460 16-22 248 885 600 350
400 102 565 515 16-26 290 975 600 350
450 114 615 565 20-26 320 1040 750 380
500 127 670 620 20-26 345 1095 750 380
600 154 780 725 20-30 410 1230 750 380
700 165 895 840 24-30 480 1475 750 380
800 190 1015 950 24-33 525 1505 750 380
900 203 1115 1050 28-33 585 1660 1250 380
1000 216 1230 1160 28-36 640 1760 1500 580
1200 254 1455 1380 32-39 755 1995 1500 580
注：要求加長桿訂貨時應注明加長桿的長度。
Note:Please note the length of the rod to be extended at order if so needed.
聲明：本文中所有文字、數據、圖片均只適用于參考，液動對夾式中線碳鋼蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
