船用截止閥

GB/1241-1983船用外螺紋鍛鋼截止止回閥

GB/1241-1983船用外螺紋鍛鋼截止止回閥 Marine forged steel male thread stop check valve 性能規范 Technical Data GB/1241-1983船用外螺紋鍛鋼 截止止回閥 性能規范 公稱壓力 Nominal Pressure (MPa) 公稱通徑 Nominal Diameter (mm) 適用介質 Applicable...

產品型號：GB/1241-1983

產品口徑（DN）：10~32(mm)

產品壓力（PN）：4.0Mpa(Mpa)

更新日期：2016-04-22

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情
GB/1241-1983船用外螺紋鍛鋼截止止回閥
Marine forged steel male thread stop check valve

性能規范 Technical Data
GB/1241-1983船用外螺紋鍛鋼截止止回閥性能規范
公稱壓力
Nominal Pressure
(MPa)		 公稱通徑
Nominal Diameter
(mm)		 適用介質
Applicable medium
4.0 10-32 淡水、滑油、燃油和≤400℃蒸汽
Fresh water,Lubricanting oil,Fuel oil.t≤400℃steam.

主要零部件材質Materials of Main Parts
GB/1241-1983船用外螺紋鍛鋼截止止回閥主要零部件材質
零件名稱
Parts name		 材料
Material
名稱
Name		 牌號
Marks
閥體、閥蓋
Body、Cover		 破素鋼、鑄鋁青銅
Carbon steel、Cast Aluminum Bronze		 Q235-A、ZCuAI9Mn2
閥盤、閥桿
Disc、Stem		 不繡鋼、鋁青銅
Stainless steel、Aluminum Bronze		 2Cr13、CuAI9Mn2


基本尺寸Dmiensions

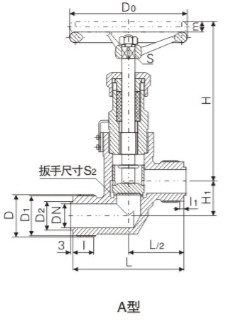

GB/1241-1983船用外螺紋鍛鋼截止止回閥基本尺寸圖

GB/1241-1983船用外螺紋鍛鋼截止止回閥基本尺寸
公稱通徑
DN (mm)		 結構尺寸
Structure Dimension		     螺紋接頭
Thread joint		 扳手尺寸
Wrench size
S2		 手輪
Hand wheel		 升程
Lift Range
m		 參考重量
Weight
(kg)
L H≈ H1
A型 A型 D D1 D2 I l1 A型 Do S1 A型
10 94 128 20 M27x1.5 24.8 14 16 3 27 80 8 7 1.00
15 110 143 25 M36x2 33 22 22 5 32 80 8 10 1.60
20 116 154 32 M39x2 36 25 23 5 36 100 9 12 2.03
25 130 168 38 M48x2 45 32 26 6 46 120 11 14 2.85
32 140 200 46 M56x2 53 38 28 6 46 140 12 16 4.48
聲明：本文中所有文字、數據、圖片均只適用于參考，GB/1241-1983船用外螺紋鍛鋼截止止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
