船用止回閥

船用外螺紋直角型青銅止回閥

GB/T597-1983船用外螺紋青銅止回閥 Marine bronze male thread check valve 性能規范 Technical Data 船用外螺紋直角型青銅止回閥性能規范 公稱壓力 Nominal Pressure (MPa) 公稱通徑 Nominal Diameter (mm) 適用介質 Applicable medium 4.0 10-32 海水、淡水...

產品型號：GB/T597-1983

產品口徑（DN）：10-32(mm)

產品壓力（PN）：4.0(Mpa)

更新日期：2016-06-07

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情
GB/T597-1983船用外螺紋青銅止回閥
Marine bronze male thread check valve

性能規范 Technical Data
船用外螺紋直角型青銅止回閥性能規范
公稱壓力
Nominal Pressure
(MPa)		 公稱通徑
Nominal Diameter
(mm)		 適用介質
Applicable medium
4.0 10-32 海水、淡水、滑油、燃油和t≤250℃蒸汽
Sea water,Fresh water.Lubricanting oil,Fuel oil, t≤250℃ steam.

主要零部件材質Materials of Main Parts
船用外螺紋直角型青銅止回閥主要零部件材質
零件名稱
Parts name		 材料
Material
名稱Name 牌號Marks
閥體Body 鑄鋁青銅 Cast Aluminum Bronze ZCuAI9Mn2
閥蓋、閥盤Cover、Disc 鋁青銅 Aluminum Bronze CuAI9Mn2

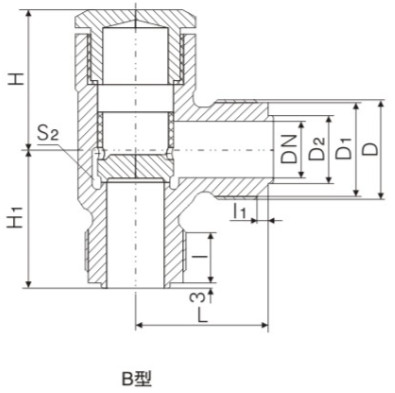

基本尺寸Dmiensions

船用外螺紋直角型青銅止回閥基本尺寸

船用外螺紋直角型青銅止回閥基本尺寸
公稱通徑
DN (mm)		 結構尺寸
Structure Dimension		 螺紋接頭
Thread Joint		 扳手尺寸
Wrench size
S2		 升程
Lift Range
m		 參考重量
Weight
(kg)
L H≈ H1
B型 B型 D D1 D2 I h B型 B型
10 47 54 41 M27x1.5 24.8 14 16 3 32 7 0.58
15 55 61 52 M36x2 33 22 22 5 41 10 0.94
20 58 65 55 M39x2 36 25 23 5 46 12 1.24
25 65 70 64 M48x2 45 32 26 6 50 14 1.58
32 70 84 72 M56x2 53 38 28 6 60 16 2.61
聲明：本文中所有文字、數據、圖片均只適用于參考，船用外螺紋直角型青銅止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
