高壓球閥

外螺紋船用高壓液壓球閥CJZQ

產品概述 外螺紋船用 高壓液壓球閥 CJZQ適用于液壓系統管路中，作接通和切斷用，主閥采用***質鍛鋼件，表面進行鍍鉻處理，外表美觀，操作方便，密封性能可靠。 公稱壓力：31.5MPa 試驗壓力：48MPa 工作溫度：-20~+80℃ (如需高溫球閥訂貨時請說明） 適用介質...

產品型號：CJZQ

產品口徑（DN）：DN6~50(mm)

產品壓力（PN）：31.5Mpa(Mpa)

更新日期：2016-12-06

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情
產品概述
外螺紋船用高壓液壓球閥CJZQ適用于液壓系統管路中，作接通和切斷用，主閥采用鍛鋼件，表面進行鍍鉻處理，外表美觀，操作方便，密封性能可靠。
公稱壓力：31.5MPa
試驗壓力：48MPa
工作溫度：-20~+80℃ (如需高溫球閥訂貨時請說明）
適用介質：礦物油、水、乙二醉、其它混合液體

主要零部件材質
外螺紋船用高壓液壓球閥CJZQ主要零部件材質
零件名稱 閥主體 連接體 球 閥桿 密封圈 O形圈
材料 35 35 2Cr13 2Cr13 尼龍1010 I-4


主要外形連接尺寸

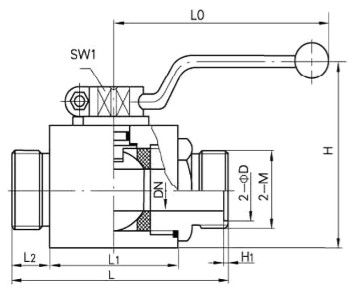

外螺紋船用高壓液壓球閥CJZQ主要外形連接尺寸圖
外螺紋船用高壓液壓球閥CJZQ主要外形連接尺寸
型號(DN} 2-M L L1 L2 2-ΦD H1 SW1 H L0
CJZQ-H6L M16×1.5 78 40 12 11 1.4 9 65 120
CJZQ-H8L M22×1.5 78 40 13 16 1.8 9 75 120
CJ2Q-H10L M27×1.5 100 45 15 20 1.8 9 75 140
CJZQ-H15L M30×1.5 105 48 16 24 1.8 9 78 140
CJZQ-H20L M36×2 121 60 18 30 2.4 11 68 160
CJZQ-H25L M42×2 135 64 20 35 2.4 14 98 185
CJZQ-H32L M52×2 160 76 22 40 2.4 14 116 185
CJZQ-F40L M60×2 170 84 24 45 2.4 17 140 280
CJZQ-F50L M72×2 186 108 26 55 2.4 17 170 300
注：本球閥桉照J(rèn)B984 77標準外螺紋。M配用JB981 77標準螺母和JB2099 77標準接管，以及GB1235-76標準0形密封圈，（本閥門可設計成錐密封形式）
聲明：本文中所有文字、數據、圖片均只適用于參考，外螺紋船用高壓液壓球閥CJZQ性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
