您當前的位置： 首頁 > 產品中心 > 球閥 > 高壓球閥 >

高壓球閥

外螺紋高壓液壓球閥YFYQ

產品概述 外螺紋高壓液壓球閥YFYQ適用于液壓系統管路中，作接通和切斷用。主閥采用***質鋼鍛件，表面進行鍍鉻處理，外表美觀，操作方便，密封性能好，是液壓系統管路上的***產品。工作溫度：-20~+80℃(如需高溫球閥訂貨時請說明） 主要外形結構尺寸 外螺紋高...

產品型號：YFYQ

產品口徑（DN）：DN6~65(mm)

產品壓力（PN）：31.5Mpa(Mpa)

更新日期：2016-12-13

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情

產品概述
外螺紋高壓液壓球閥YFYQ適用于液壓系統管路中，作接通和切斷用。主閥采用鋼鍛件，表面進行鍍鉻處理，外表美觀，操作方便，密封性能好，是液壓系統管路上的產品。工作溫度：-20~+80℃(如需高溫球閥訂貨時請說明）

主要外形結構尺寸

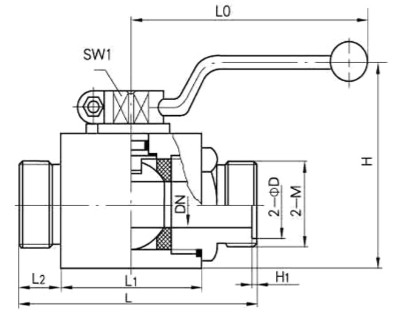

外螺紋高壓液壓球閥YFYQ主要外形結構尺寸圖

外螺紋高壓液壓球閥YFYQ主要外形結構尺寸
型 號 2-M L L1 L2 2-ΦD H1 H SW1 L0
YFYQ-J6LW M16×1.5 73 40 14 11 1.4 65 9 100
YFYQ-J10LW M24×1.5 84 45 16 16 1.8 70 9 160
YFYQ-J15LW M30×1.5 92 48 18 22 1.8 78 9 160
YFYQ-J20LW M36×2 105 60 18 30 2.4 90 11 160
YFYQ-J25LW M42×2 115 64 20 35 2.4 100 14 200
YFYQ-J32LW M52×2 131 76 22 40 2.4 120 14 230
YFYQ-H40LW M60×2 148 84 24 45 2.4 140 17 260
YFYQ-H50LW M72×2 170 108 26 55 2.4 150 17 300
YFYQ-H65LW M85×3 196 130 34 60 2.4 178 24 350
注：本高壓球閥桉照JB984 77標準外螺紋。M配用JB981 77標準螺母和JB2099 77標準接管，以及GB1235-76標準0形密封圈，（本閥門可設計成錐密封形式）
聲明：本文中所有文字、數據、圖片均只適用于參考，外螺紋高壓液壓球閥YFYQ性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
