氣動調節閥

ZJHD氣動低溫調節閥

ZJHD氣動低溫調節閥 一、氣動低溫調節閥 產品概述 ZJHD 氣動低溫調節閥 ，由氣動薄膜執行器及低溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。 氣動低溫調節閥 ，閥體流道呈S流線型。氣動低溫調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失...

產品型號：ZJHD

產品口徑（DN）：DN25-DN300(mm)

產品壓力（PN）：0.6-6.4(Mpa)

更新日期：2021-03-31

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情

ZJHD氣動低溫調節閥

一、氣動低溫調節閥 產品概述

ZJHD氣動低溫調節閥，由氣動薄膜執行器及低溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動低溫調節閥，閥體流道呈S流線型。氣動低溫調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等***點，適合于低于0～-250℃狀態下工作，由氣動薄膜執行機構和帶長頸接管的閥體組成，長頸接管的作用是使閥桿密封出接近常溫下工作，并減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。

二、氣動低溫調節閥 主要技術參數

閥體

閥體形式 直通鑄造球型閥
公稱通徑 DN25～300mm
公稱壓力 PN1.6、2.5、4.0、6.4MPa
法蘭標準 GB/T9113、 JB/T79
連接形式 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式 低溫型-10～-196℃、超低溫型-196～-250℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內件

閥芯形式 單座、籠式、套筒型閥芯
流量特性 線性、等百分比

執行機構及附件、作用形式

執行器型式 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積(cm2) 350 350 560 900 1400
行程 10、16 25 40 40、60 100
彈簧范圍(KPa) 20～100（標準）、20-60、60-100、40-200、80-240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

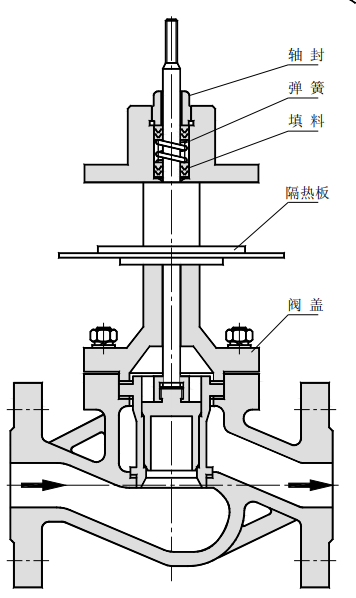

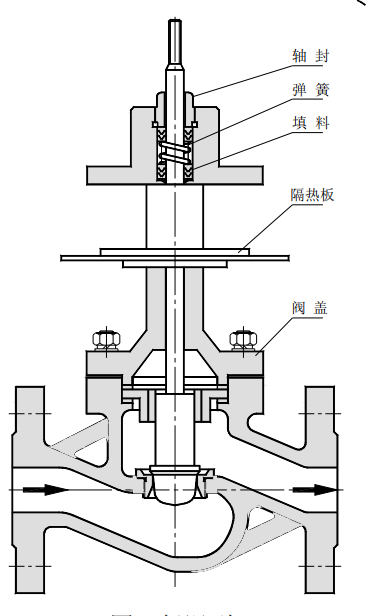

三、氣動調節閥內部結構圖

氣動低溫調節閥_單座柱塞型閥芯 氣動低溫調節閥_籠式閥芯(導向型) 氣動低溫調節閥_套筒式(壓力平衡式)閥芯
單座柱塞型閥芯 籠式閥芯(導向型) 套筒式(壓力平衡式)閥芯

四、氣動低溫調節閥 主要零件材料

1 閥體 WCB CF8 CF8M CF3M
2 閥座、套筒 304 304 316 316L
3 閥芯 304 304 316 316L
4 導向套、并帽 304 304 316 316L
5 閥蓋 WCB CF8 CF8M CF3M
6 閥桿 304 304 316 316L
7 隔熱板 304 304 316 316L
8 填料 金屬石墨纏繞墊片/柔性石墨
9 彈簧 65Mn 304 316 316L
10 螺母 304 304 316 316L

五、氣動低溫調節閥 主要性能指標

項目 不帶定位器 帶定位器
基本誤差% ±10.0 ±1.0
回差% ≤6.0 ≤1.0
死區% ≤6.0 ≤0.4
始終點偏差% 氣開 始點 ±5.0 ±1.0
始點 ±10 ±1.0
氣關 始點 ±10.0 ±1.0
終點 ±5.0 ±1.0
額定行程偏差% ≤±2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

六、氣動調節閥額定流量系數Kv、額定行程、配用執行器型號

公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 dN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數KV 單座 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
籠式 9 15 23 35 59 95 148 236 355 568 885 1260
套筒 10 16 25 40 63 100 155 250 370 580 900 1300
額定行程 16 25 40 60 100
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56

七、氣動低溫調節閥 主要外形及連接尺寸

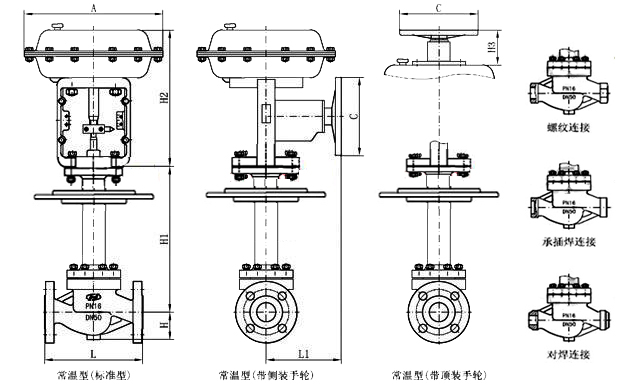

氣動低溫調節閥_外形尺寸圖

公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 184 200 222 254 276 298 352 410 451 550 640 880
PN40 197 200 235 267 292 317 368 425 473 640 760 910
PN64 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 根據實際工況溫度而定
H2 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 270 270 270 320 320 320 400 400
聲明：本文中所有文字、數據、圖片均只適用于參考，ZJHD氣動低溫調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
